Paramétrage COVADIS d'Assainissement


à la suite de ancien sujet Etudes assainissement COVADIS vous permet de personnaliser les paramètres de votre étude: coefficient de pluviométrie de Montana, période de retour, collecteurs, matériaux des collecteurs, coefficient de ruissellement, contraintes de calcul, géométrie de tranchée, etc.
I - Coefficients de Montana :
Dès qu’on clique sur : afficher la barre d’outils , il y a l’apparition de la barre d’outils COVADIS-Réseaux VRD :

C’est avec cette barre d’outils qu’on va travailler tous nos projets d’assainissement.

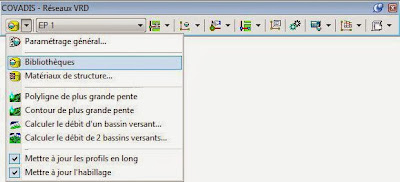

La première étape à faire c’est la saisie des coefficients de Montana (a et b) relatifs à la région dans laquelle le projet est effectué, et ce en cliquant sur le bouton : Bibliothèques des éléments de Réseaux . puis sur : bibliothèques : comme vous voyez dans l’image ci-dessous :

Lorsqu’on clique sur « Bibliothèques » : la fenêtre suivante apparait :
Exemple Le maroc
Vous êtes amené à ajouter la région dans laquelle l’étude sera faite, et ce par le bouton, Ou bien à modifier une région existante par exemple : Agadir en cliquant sur la régions
souhaité ensuite sur modifier : et enfin on clique sur valider .
Ainsi on a bien saisi les coefficients de Montana relatifs à notre région ( zone d’étude). On clique sur le bouton quitter : pour fermer la fenêtre .
II- Choix du calque de L’MNT :
Cette étape est indispensable vu qu’elle nous donne la possibilité de choisir le calque de l’MNT avec lequel l’étude sera réalisée .
NB : Surtout n’oubliez pas cette étape !!!!
On clique sur le bouton : Paramétrage général puis sur choix des claques .
Comme le montre les figures ci-dessous :
Une fois en clique sur le bouton : choix des calques , la fenêtre ci-dessous apparait et nous invite à choisir le (s) calque (s) avec lequel (s) on veut travailler et on valide par ok .

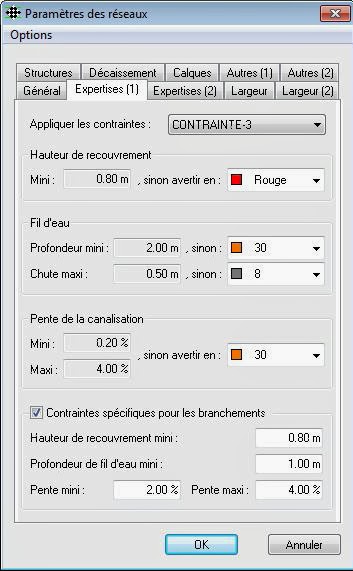

III- Expertises  :

Dans cette étape , on choisi les contraintes adoptés pour notre étude et qui sont fixés généralement par l’organisme qui assurera l’exploitation du réseau ( Exp : LYDEC, REDAL, RADDEMA ,ONEP etc. … ) comme :
- La hauteur de recouvrement
- Fil d’eau
- Pente de la canalisation etc
On a la possibilité entre le choix d’une contrainte prédéfinie , ou bien l’ajout d’une contrainte et la saisi des cesparamètres selon les données que nousavons .
