تعلم برامج الكاد : ترقيم المحاور الانشائيه بالاوتوكاد اوتوماتيكيا


السلام عليكم و رحمه الله
كثيرا ما عاني مستخدمي الاوتوكاد من صعوبه تسميه المحاور و وضعها في دوائر خاصه لو زاد عددها عن 30 محور او اكثر و هناك طريقه سهله لذلك توفر الوقت و المجهود

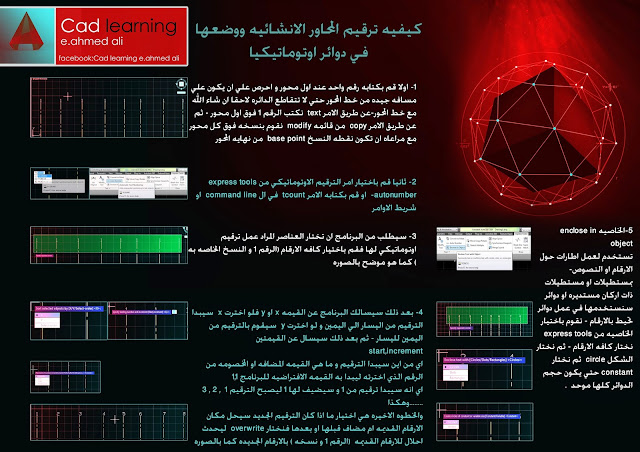

اضغط علي الصوره للتكبير:
1- اولا قم بكتابه رقم واحد عند اول محور و احرص علي ان يكون علي مسافه جيده من خط المحور حتي لا تتقاطع الدائره لاحقا ان شاء الله مع خط المحور-عن طريق الامر text  نكتب الرقم 1 فوق اول محور - ثم عن طريق الامر copy  من قائمه modify  نقوم بنسخه فوق كل محور مع مراعاه ان تكون نقطه النسخ base point  من نهايه المحور
2- ثانيا قم باختيار امر الترقيم الاوتوماتيكي من express tools  -autonumber  او قم بكتابه الامر tcount  في ال command line  او شريط الاوامر
-3 سيطلب من البرنامج ان تختار العناصر المراد عمل ترقيم اوتوماتيكي لها فقم باختيار كافه الارقام (الرقم 1 و النسخ الخاصه به) كما هو موضح بالصوره
-4 بعد ذلك سيسالك البرنامج عن القيمه x او y فلو اخترت x  سيبدا الترقيم من اليسار الي اليمين و لو اخترت y  سيقوم بالترقيم من اليمين لليسار - ثم بعد ذلك سيسال عن القيمتين start,increment
اي من اين سيبدا الترقيم و ما هي القيمه المضافه او المخصومه من الرقم الذي اخترته ليبدا به القيمه الافتراضيه للبرنامج 1,1
اي انه سيبدا ترقيم من 1 و سيضيف لها 1 ليصبح الترقيم 1  , 2 , 3 ........وهكذا والخطوه الاخيره هي اختيار ما اذا كان الترقيم الجديد سيحل مكان الارقام القديمه ام مضاف قبلها او بعدها فنختار overwrite  ليحدث احلال للارقام القديمه  (الرقم 1 و نسخه ) بالارقام الجديده كما بالصوره
-5الخاصيه enclose in object تستخدم لعمل اطارات حول الارقام او النصوص- بمستطيلات او مستطيلات ذات اركان مستديره او دوائر سنستخدمها في عمل دوائر تحيط بالارقام - نقوم باختيار الخاصيه من express tools
نختار كافه الارقام - ثم نختار الشكل circle  ثم نختار constant حتي يكون حجم الدوائر كلها موحد  .
مدون الموضوع : Cad learning- e.ahmed ali
