تحويل إحداثيات من الإوتوكاد إلى الإكسل بدون برامج


تحويل إحداثيات النقاط من الإوتوكاد إلى الإكسل وكذلك إظهارها في جدول على الإوتوكاد بدون استخدام ليسبات أو برامج امر ممكن يمكنك فعله و التخلي عن مجموعة من البرامج و الليسبات التي قد تفقدها يوما ما , طبعا نقوم بفتح ملف الاوتوكاد المراد نقل احداتياته و نقوم بتباع الخطوات التالية:
1-نذهب الى tools
2- data extraction
3- ستظهر لك شاشه تطلب منك حفظ ملف الإوتوكاد
ام اذا كانت الصفحة محفوظه فسوف تظهر لك رساله تختار next
4- يطلب منك حفظ ملف بامتداد dxe  نقوم بحفظها
5- تظهر صفحة بعنوان define data source نختار منها select objcts in thecurrent drawing ونضغط على الغلامة امام هذا الاختيار فينتقل الموشر الى رسمة الاوتوكاد فنختار النقاط ثم enter
6- ثم next
7- ثم next
8- ثم نختار geometry ونلغى جميع الخيارات الاخرى
9- ثم next10 ثم next

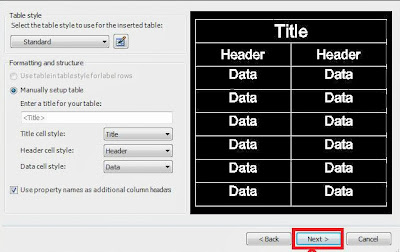

11-اذا اردت وضع جدول بالاحداثيات على هيئة جدول فى الاوتوكاد فتختار insert data extraction table
واذا اردت تحويله الى الاكسيل تختار output data to external file وتستطيع ان تحفظ المكان من العلامة التى امام الاختيار
یتم الاختیار بالتأشیر أمام الاختیار وبعد اختیارمكان صفحة الاكسیل وتسمیتھا (الافتراضي اسمھا نفس اسمnext اللوحة) نحفظھا ثم نختارfinish اذا لم تكن اخترت ادراج جدول فى الاوتوكاد یظھر لك finish ,اما اذا كنت اخترت الادراج فستظھر لك شاشة اخرى بھا شكل الجدول نختار منھا next
ثم تظھر لنا شاشة اخرى نختارمنھا finish و بهدا نكون قد وصلنا الى نهاية الشرح
ملاحظة : تظھر الإحداثیات في جدول الإكسیل فى صورة نص ولتحویلھا إلى أرقام نتبع الخطوات التالیة
نختار العمود --> بیانات النص إلى أعمده --> نحصل على شاشة تختار التالي ثم التالي ثم إنھاء
