التدعيم الإنشائي للمنشأت الخرسانية القائمة - أعمـــال الترميـــم والتدعيم


- يقصد بعملية التدعيم عمل تعديلات إنشائية على العناصر الخرسانية للمبنى القائم و ذلك إما بسبب خطأ في التصميم أو التنفيذ  أو بسبب حدوث مشاكل إنشائية للمبنى مثل هبوط التربة أو الزلازل و خلافه و قد يكون أيضا بسبب الرغبة في زيادة قدرة تحمل المبنى كما هو الحال عند عمل تعلية للمبنى و زيادة عدد الأدوار.
 توجد العديد من طرق التدعيم للمنشآت الخرسانية و التي يتم تصميمها من خلال الإستشاري الإنشائي للمشروع أو استشاري متخصص في عمليات التدعيم مثل عمل قمصان للعناصر الخرسانية أو إستخدام ألواح من ألياف الفايبر FRP في التدعيم
و من أشهر طرق التدعيم و أوسعها انتشاراً و هي زيادة قطاعات الخرسانة للعناصر الخرسانية المُختلفة وزيادة تسليحها من خلال عمل (قميص) للعنصر الخرساني.
خطوات تدعيم العناصر الخرسانية عن طريق عمل القمصان.

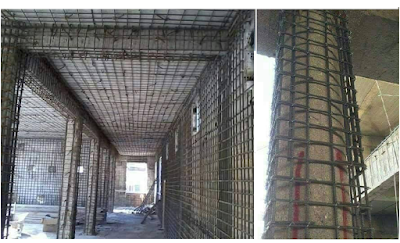

القميص : هو عبارة عن زيادة قطاع الخرسانة و كذلك التسليح لأي عنصر خرساني مثل الكمرة أو العمود أو القواعد أو السملات.
1 - يتم صلب المنشأ بإستخدام عروق خشبية أو قوايم معدنية .
2 - يتم تكسير الغطاء الخرساني للعنصر المُراد تدعيمه حتى يظهر الحديد
3 - يتم تزريع أشاير حديد داخل العنصر الخرساني بإستخدام مواد التزريع الإيبوكسية .
4 - يتم عمل حديد تسليح إضافي للعنصر و زيادة قطاعه الخرساني بناءاً على تعليمات الإستشاري و اللوحات .
5 - يتم عمل شدة خشبية للعنصر ثم يتم صب الخرسانة.
6 - يمكن إستخدام الخرسانة المقذوفة في أعمال الترميم و التدعيم للأماكن التي يصعب الوصول إليها و صبها .
7 - يتم فك الشدة الخشبية بعد مرور الزمن اللازم و يتم الإنتقال لعنصر آخر لتدعيمه .
8 - لا يتم تدعيم جميع العناصر في نفس الوقت ، بل تتم عملية التدعيم بالتبادل .
ملاحضات مهمة:
- تدعيم عمود  يحتاج إلى وصلات حديد يتم تزريعها بين الخرسانة القديمة والجديدة Shear Connectors وهذه الوصلات لها حسابات إنشائية لتحديد عددها فى المتر وقطر حديد التسليح وطوله .
- سطح العمود القديم يجب أن يكون خشن حتى يتم الربط بين الخرسانة الجديدة والقديمة .
- يجب إستعمال مادة ربط بين الخرسانة الجديدة والجديدة يتم دهانها على العمود قبل الصب
