كل ما يخص السلالم الحلزونية من الألف إلى الياء


 إذا ما كنت تبحت عن كيفية إنجاز الادراج الحلزونية أو الدائرية، و كيفية تصميمها و أهم النقاط التي تمييزه و يجب مراعاتها اتناء تصميمها فإليك هذه النقاط المهمة و التي يجب معرفتها قبل تنفيذ أو تصميم أي سلم من هذا النوع

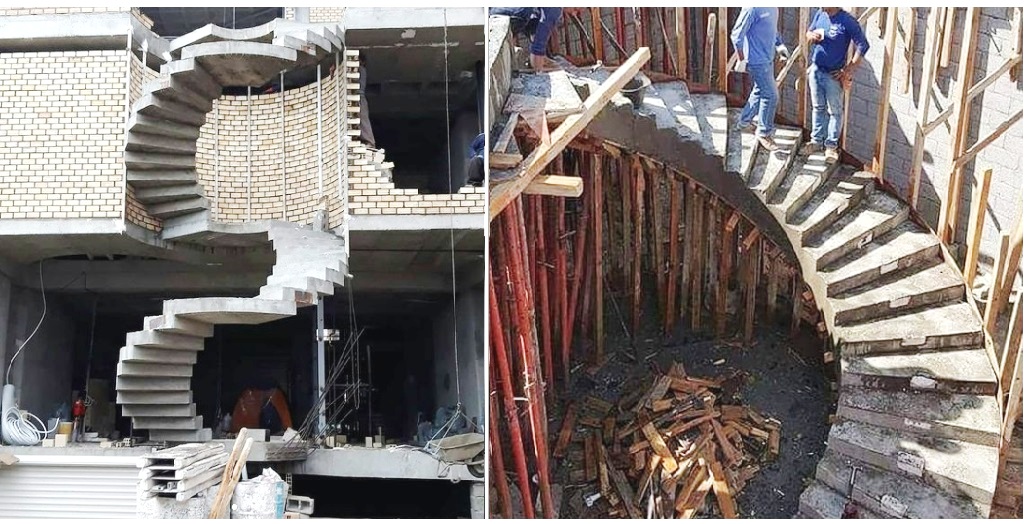

كيفية انشاء السلم الحلزونى:

1) عمل شدات خشبية لها ولكن لا يتم استخدام العروق المستقيمة ، يتم استخدام خشب الابلكاش فى الشدات الخشبية ، يتم تحديد الدرج عليه وقطع الزائد ، ويتم عمل شدات اسفله لحمله .
2) يتم تسليح الدرج مثل الدرج العادى و التسليح الرئيسى بيكون الاسياخ من بداية الدور ممتد ويشكل الدوارانات الحلزونية حتى الدور الأعلى ويجب ان يمتد للتحمل على الكمرة المدفونة وقد يصل عرضها الى 100سم .
3) يتم تحديد القوائم بنفس طريقة صب السلم العادى .
4) يتم استخدام الكانات الحلزونية مع كانات درج حيث يكون الحمل عليه اكتر من السلم العادى ، حيث عرض النايمة يختلف فى كل جزء .
5) يحمل السلم على عمود فى المنتصف ، حيث يخرج من حديد التسليح الذى يتم تسليح السلم الحلزونى به .
6) لا تستخدم كتيرا حيث انها لا تكون مريحة، حيث ان ارتفاع النايمة يختلف فى الدرجة الواحدة
7) تعتمد انشائيا على تثبيت البلاطة فى البداية والنهاية وتحمل على كمرة فى البداية والنهاية .
8) التسليح لايقل عن 12 سيخ 16 مم/بالمتر ولو كان عرض السلم 120سم يصل عدد الاسياخ الى 15 سيخ 16 مم .
كانت هذه أهم ملاحضات تصميم السلالم الحلزونية أما فما يخص التصميم و المطالبات المساعدة لك فادعوك  إلى تحميل هذا الملف من هنا ملف تصمم و حساب السلالم الحلزونية  و الذي يحتوي على ما يلي
كل ما يخص السلالم الحلزونية ( تفاصيل اوتوكاد + فيديو رائع لشرح كيفية حساب العزوم عليها و تصميميها )
شيت إكسسل يساعدك على تصميم السلالم الحلزونية
